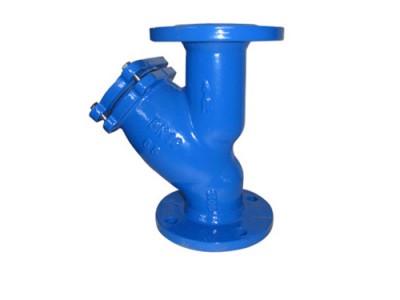

Y型过滤器结构分类及产品特点及用途{一}、Y型过滤器结构及其分类
Y型过滤器是输送介质的管道系统的一种过滤装置，Y型过滤器通常安装在减压泄压定水位阀或其它设备的端，用来介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压泄压定水位阀或其它设备的端，它的作用是水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
{二}、Y型过滤器产品特点及用途
Y型过滤器是使用水力控制阀及的易堵塞的机械产品所具备的过滤设备。是输送介质的管道系列的一种装置，通常安装于水力控制减压泄压定水位阀等设备的端，用来介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞.Y型过滤网采用不锈钢双层网结构，Y型过滤器具有结构、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
Y型过滤器通常安装在减压泄压定水位阀或其它设备的端，用来介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器是输送介质的管道系统的一种过滤装置。选择Y型过滤器，应从以下几点着手：
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的通径，一般与管路口径一致。
2、公称压力：
按照过滤管路可能出现的较高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，生产的作用。
