点击图片查看原图
铸铁钢管其实质就是球墨铸铁管，因球墨铸铁管有铁的本质、钢的性能，所以有此叫法。球墨铸铁管中石墨是以球状形态存在的，一般石墨的大小为6-7级。质量上要求铸铁管的球化等级控制为1-3级，球化率≥80%，因而材料本身的机械性能得到了较好改善，具有铁的本质、钢的性能。退火以后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能良好，所以又叫铸铁钢管。
球墨铸铁管是铸铁管的一种。质量上要求铸铁管的球化等级控制为1-3级（球化率》80%），因而材料本身的机械性
能得到了较好的改善，具有铁的本质、钢的性能。退火后的球墨铸铁管，其金相组织为铁素体加少量珠光体，机械性能良好，防腐性能优异、延展性能好，密封效果好，安装简易、主要用于市政、工矿企业给水、输气，输油等。

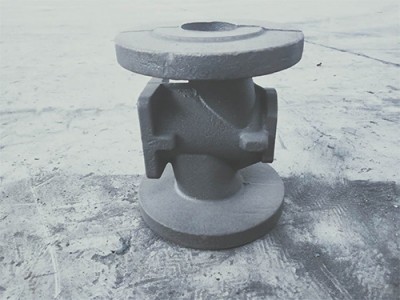

球铁铸件低温应用工艺处理跟低温用铁素体原料选用一、低温用球墨铸铁工艺处理
A、熔炼工艺及炉前处理
1、配料及熔炼
使用的是5t/h“倒大双”冲天炉。炉料配比是：生铁85%，废钢15%。为保证最后含硅低，故不用旧铁(旧铁含硅高)。铁液温度控制在1420~1470℃，以满足球化处理和浇注的要求。
2、球化处理工艺
球化处理工艺采取冲入法，出铁槽孕育。在3t球化处理包堤坝的一侧放置球化剂，上面覆盖0.4%孕育剂，然后再覆盖珍珠岩集渣剂、铁板，铁液冲向未放置球化剂的一侧，先加入2/3的铁液，待反应平稳后，再补加余下的1/3铁液。孕育处理在补加铁液时进行，孕育剂随出铁槽铁液加入，加入量为0.4%。处理后应在7min内浇完，以防出现衰退。
B、热处理工艺
球墨铸件铸态组织中存在着渗碳体及磷共晶，为保证基体中的铁素体含量，采用高温石墨化二段退火工艺。生产低温用铁素体球墨铸铁时，可用低稀土镁含量型球化剂进行球化处理。球化率应不低于三级，基体中铁素体含量应不低于95%。低温冲击韧性(αK)随着铁液含硅量(在控制范围内)的降低而增加。
二、低温用铁素体球墨铸铁原料选用
1、生铁
球铁用原材料一般要求低磷、低硫和较低的硅、锰。生产中选用的生铁是QT14生铁，其成分为：4.1%~4.3%C，1.3%~1.6%Si，0.2%~0.5%Mn，≤0.08%P，≤0.02%S。
2、球化剂和孕育剂
由于没有纯镁球化处理设施，为了保证球墨铸铁件质量，生产中选用了低稀土镁含量型球化剂。球化剂为金陵稀土材料厂生产的稀土镁硅铁，其成分为：2%~4%RE，7%~9%Mg，≤44%Si。球化处理中球化剂加入量为1.8%~2%。
低温用铁素体球墨铸铁要求终硅量尽可能地低，原先用孕育剂(75硅铁)孕育后含硅量较高，故生产中选用了金陵稀土材料厂生产的钡硅复合孕育剂，其成分为：≤45%Si，0.8%~2.0%Ca，4%~6%Ba，1%~2%Al。孕育剂加入总量为0.8%。
3、化学成分的确定
球墨铸铁的化学成分与它的组织、力学性能和铸造性能有很大的关系。原铁液的化学成分应符合“高碳、低硅、低锰、低硫和低磷”的原则。生产中碳控制在3.6%~3.9%范围内，以不致产生石墨飘浮为准。铁素体球墨铸铁随着温度的下降逐渐发生由韧性向脆性的转变，且硅能提高脆性转变温度，故低温用铁素体球墨铸铁应在满足石墨化的条件下，尽可能地控制较低的含硅量。原铁液含硅量控制在1.2%~1.6%，球化孕育处理后，含硅量控制在1.9%~2.5%。由于锰易偏析形成碳化物，影响力学性能，故其含量不易高，控制在0.2%~0.35%。磷、硫含量应尽可能地低，一般磷控制在0.07%以下，原铁液含硫量控制在0.08%以下，球化处理后含硫量不大于0.03%。
泊头市艺兴铸造厂(http://www.btyxzz.com)主要产品有搅拌机配件、灰铸铁件、减速机齿轮、机械加工、数控车床加工等业务。
