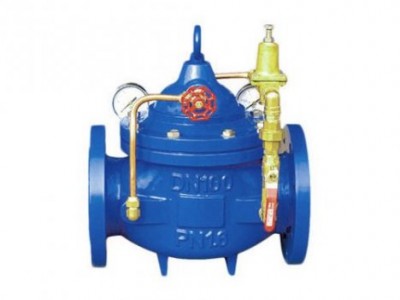

200X型先导式减压阀是通过调节，将入口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。该水利控制阀阀门在安装时建议在管网系统中安装排气阀，以便减压阀能稳定工作。安装时需要注意阀体箭头的标注方向，在其周围留固定空间。
200X型先导式减压阀一般安装在水平管道上，是为了操作、调整和维修的方便。其进出口压力应不小于0.2Mpa，小于0.2Mpa稳压性能变差。
200X型先导式减压阀针对高层建筑设计，是解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高等场合的理想产品，其结构新颖合理、合理运用液压原理控制论；工作平稳、大流量通行；阀瓣快开慢闭、无水锤冲击(关闭时间可调)；减稳压精度高、调节范围大；密封性能好、使用寿命时间长；安装维修方便。性能加优越，取代中间水箱，节约建筑中间水箱的费用，扩大建筑物的使用面积。
200X型先导式减压阀性能特点：
结构新颖合理、合理运用液压原理控制论；
工作平稳、大流量通行；
阀瓣快开慢闭、无水锤冲击(关闭时间可调)；
减稳压精度高、调节范围大；
密封性能好、使用寿命时间长；
安装维修方便。
先导式减压阀动态特性分析跟工作原理一、减压阀动态特性分析
先导式减压阀动态特性包括压力特性和流量特性。压力特性是指流量为定值时，因输入压力变化引起输出压力偏离额定值的特性。流量特性是指输入压力为定值时，因流量变化引起输出压力偏离额定值的特性。减压阀动态特性的好坏，决定了整个蒸汽系统的稳定与否。良好的动态特性保障了蒸汽系统不会因为负载改变或突发状况而频繁检修。为获得优的动态特性，先需对先导式减压阀压力特性和流量特性的影响因素进行分析。
为了直观地评判减压阀静、动态特性好坏，需制定减压阀特性的评价函数。
由于调压范围可通过配置合适的调压弹簧来解决，属可改的外部结构参数，可在确定减压阀固定结构优化参数之后再考虑。故对于静态特性中的调压范围这一特性指标不再制定评价函数，特性优化中亦不再考虑调压范围这一指标。
对于稳定性，本文选取减压阀的输出压力在一定时间内的相对变化量作为衡量减压阀稳定性的评价函数。稳定性评价函数的值越小，减压阀的输出压力越稳定。
二、直动式电液比例减压阀工作原理
200X型先导式减压阀用于车辆制动系统，要求控制精度高，响应速度快，因此采用的是直动式三通型，这里给出常见的直动式三通比例减压阀结构原理。
当给比例电磁铁通电后，阀芯向右移动，这时阀口打开到较大开口位置，随着负载的增加，减压阀出口压力随着增加，出口压力通过反馈通道作用在阀芯右端，与输入的电磁力比较，当比例200X型先导式减压阀电磁力所对应的输出压力高于其负载决定的压力时，减压阀口的开度不变化，减压阀不起减压作用。当比例减压阀的电磁力所对应的输出压力等于其出口负载决定的压力时，减压阀开始起减压作用，阀口开度减小，减压缝隙的变化对应一定的压差，出口压力基本上不随进口压力的变化而变化。这样保证了出口压力Pz保持不变，并且与输入电流成正比例。如果出口压力对阀芯的作用力大于电磁力，阀芯左移，A口与T口相通，使A口压力下降，直到阀芯处于新的平衡位置。
减压阀的阀芯阀套组件，主要由连接套、复位弹簧、弹簧挡套、阀套、阀芯、反馈杆和挡套组成，连接套的右端为螺纹，通过螺纹孔与阀芯连接在一起，左端有一孔，比例电磁铁推杆置于该孔中。弹簧的一端顶在连接套上，另一端连接在弹簧档套上，当电磁铁通电后推动阀芯右移，弹簧挡套是不动的，此时压缩弹簧，当电磁铁不通电后，阀芯可以复位。在阀芯右端两个台肩之间钻有个通孔，此孔为减压阀出口压力的反馈油口。此阀的特点是减压阀出口的压力反馈面积为阀芯右端的孔的面积，而不是一般所见到的阀芯右端的端面积，在阀芯右端用一反馈杆将该出口压力油密封住，根据受力平衡方程可知道，在比例电磁铁的输出指令力一定的情况下，反馈面积越小，减压阀出口压力越大。
