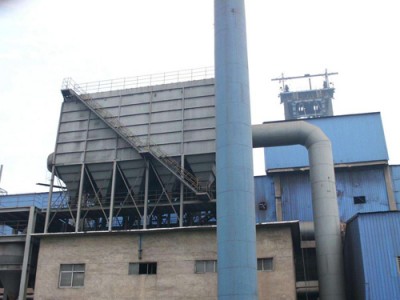

DDF大型反吹袋式除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从袋式除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（一般设定为1500Pa）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能较 地清灰）至灰斗中，由排灰机构排出。
布袋除尘器结构工作原理同有效处置方法一、布袋式脉冲除尘器结构及工作原理
布袋式除尘器是由灰斗、含尘气体空间、导流板、过滤室、净气室和安装在除尘器上部由截止阀和提升切换阀控制的清灰机构等组成。内部一般划分为4一16个小袋室，下花孔板和顶部盖板之间为过滤区域；灰斗上部与下花孔板之间为含尘气体空间；顶部盖板中间为净气空间(即“清灰与净气共用通道”)。
含尘气体在引风机的作用下吸人进风总管，通过导流板的作用分配到每个小袋室，均匀通过下花孔板，含尘气体涌人滤袋，粉尘被滞留在滤袋内表面，而气流则透过滤袋得到净化，净化后的气流通过引风机排人大气中。布袋收尘器运行一段时间后，滤袋内表面附着的粉尘层增厚，当除尘器运行阻力增大到一定值后，需对滤袋进行清灰。主要是通过反吹风机、提升切换阀、截止阀及“清灰与净气共用通道”等机构来完成反吹清灰过程，其工作过程如下：提升切换阀向下运行，阀板在将出风口关闭的同时打开反吹风口和截止阀，反吹风机鼓人的气流是与过滤气流方向相反的逆气流，改变了滤袋的内外压差，使滤袋由“膨胀”变“缩瘪”状态，剥离滤袋内表面附着的粉尘层。提升切换阀向上运行，阀板在将出风口打开的同时关闭反吹风口、截止阀、滤袋抖动，使悬浮于滤袋内的粉尘有足够的自由沉降时间后重新“膨胀”，除尘器恢复到正常过滤状态。清灰过程是分室轮换进行的，不影响除尘器正常工作。
二、袋式除尘器有效的处置方法
中国改革开放以来，水泥工业迅速发展，1978年全国水泥产量6500万t。1985年达到1.46亿t，并跃居世界首位；2011年水泥产量达20.63亿t，约占世界水泥总产量60。我国水泥产量已连续20多年保持世界第一。水泥工业生产的尘源点非常多，破碎机、磨机、高效选粉机、输送带、料仓、库项、库底、包装系统、烘干机、煤磨及冷却剂、立窑、回转窑(窑头、窑尾)及窑、磨一体机等，都产生大量的烟尘，特别是立窑，烟尘排放量非常大。因此，除尘是水泥行业中必不可少且日益重要的环节。
袋式除尘器是最古老的除尘方法之一，也是世界上除尘效率最高的除尘器。它具有如下优点：①除尘效率高，可达99.9%以上；②附属设备少，投资省，技术要求没有电除尘器高；③能捕集比电阻高，电除尘器难以回收的粉尘；④袋式除尘器性能稳定可靠，对负荷变化适应性好，运行管理简便，特别适宜捕集细微而干燥的粉尘，所收的干尘便于处理和回收利用；⑤能适合生产全过程除尘新理论，降低总量排放。因此，袋式除尘成为水泥行业中最主要的除尘方式。
但是袋式收尘器的缺点也十分明显，比如：滤袋易受气体温度和湿度的影响，温度过高容易烧袋，湿度过高容易造成“糊袋”；另外就是阻力过高，影响通风，滤袋的使用寿命比较短。这导致水泥行业每年都产生大量的废旧除尘布袋。由于这些滤袋多数是合成化纤原料制造，生物降解性差，在自然界中难以被降解。又由于目前没有有效的处置方法，随意堆放后又成为了新的污染源，对环境和生态造成破坏，严重制约着水泥行业的可持续发展。因此，如何有效处置破损的废旧滤袋已成为当前迫切需要解决的问题。
