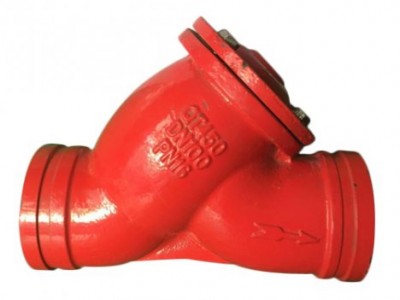

沟槽过滤器具有阻力小，排污方便等特点。沟槽过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
沟槽过滤器主要参数：
沟槽过滤器公称通径：DN50mm～DN300mm（NPS2～12）；
公称压力：PN10MPa～16MPa；
使用温度范围：-29℃-300℃。
沟槽过滤器用于低质水的冷却系统，及其它需要过滤的工艺过程，适用于高流速，不停机状态下定期清理杂质的场合。
沟槽过滤器工作原理：
正常工作状态下，转向阀开启，水流经过滤器向过滤后，由出口排出，当阀门开启后，通过过滤器液体总流量增加，流速增大，冲动粘在过滤器管壁上的杂质，杂质由排污口排出。排污状态当转向阀关闭，排污阀开启时，水流被迫从过滤器的段见网孔进入过滤筒外侧，大部分从出口流出，一部分又从过滤筒外部经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘在网孔上杂质的效果，杂质仍由排污口排出。
Y型过滤器分类概述以及方法的原理<一>、Y型过滤器分类概述
Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进进滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
Y型过滤器分类说明：
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管截面积的3-4倍。用于管道输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备，如：蒸汽仪表、疏水阀，压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如：油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。
Y型过滤器不能反冲洗的。这是由Y型过滤器的结构绝定的。Y型过滤器有一个筒状滤筒，设置在Y型过滤器特有位置上。正常工作时，水率先经过入口，来到滤筒，经滤筒过滤后，到达出口。拦截的杂质被储藏在这个圆柱型的滤筒内。随着使用时间，杂质的拦截累积到一定情况，阻力大了，就要进行排污操作。
Y型过滤器的排污方式，具体操作是：打开排污专用的专设的法兰盲板，手动取出杂质、取出滤筒，进行彻底清洗。Y型过滤器不能在线反冲洗，因为它没有设置与其管排污管道连接的便捷的排污口，再一个是，它的先天结构：这个圆柱状滤筒只是靠卡在卡槽内，凭借的是排污口法兰盲板的阻挡。如果没有这个阻挡，这个滤筒挂不住的在GL41HY型过滤器上。
有反冲洗功能的过滤器：
推荐：半自动反冲洗过滤器。此过滤器具有反冲洗功能，并且清洗彻底，使用方便，属于半自动产品。同口径的相对Y型过滤器，来说滤筒容量大。支持在线排污。通过下面的图片可以非常直观的了解到它的工作过程。不过它的造价相对Y型过滤器要高些。
<二>、y型过滤器方法的原理
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。这就是Y型过滤器的原理，相信您应该有所了解，如果还有什么想了解的，可前来与我们咨询帮助，兴水阀门诚挚欢迎您的加入。
Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
起泡点法测试原理方法：当滤膜和滤芯用一定的溶液完全浸润，然后通过气源在一侧加压（我们仪器里面有进气控制系统，可以稳定压力，调节进气），随着压力的增加，气体从滤膜的一侧放出，表现膜一侧出现大小、数量不等的气泡，通过仪器判断出对应的压力值就是泡点。
扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点值的80%时，这时还没有出现大量的气体穿孔而过，只是少量的气体先溶解到液相的隔膜中，然后从该液相扩散到另一面的气相中，这部分气体称之为扩散流。起泡点值只是一个定性的值，从开始起泡到较后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值，不但能准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和过滤面积等方面的问题，这也就是为什么现在国外厂家都用扩散流法测试完整性的原因。
水侵入法测试原理方法：水侵入法专用于疏水性滤芯的测试，疏水性膜抗拒水，孔径越小，把水挤入疏水膜中需要的压力越大。所以在一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。
